CAN-0017 · Canali · Livello avanzato

Come verificare una rete di bonifica a scolo meccanico durante il fermo delle idrovore

Bilancio dei volumi, innalzamento dei livelli e durata dell'indisponibilità

Ultimo aggiornamento: 2026-09-15

In sintesi

Quando le idrovore si arrestano, gli apporti non scompaiono: si accumulano nei canali e nelle aree connesse, oppure raggiungono eventuali scarichi alternativi. La verifica deve quindi essere volumetrica e temporale, considerando durata del fermo, pompe residue, livelli iniziali e quote di sormonto, oltre alla sola portata nominale dell'impianto.

Con afflussi positivi, il volume immagazzinato cresce e il livello sale. Un calcolo permanente non può descrivere correttamente questa fase.

Definire la causa e la durata del fermo

Distinguere guasto di una pompa, indisponibilità totale, interruzione elettrica, manutenzione e limitazione imposta dal livello del ricettore. Associare a ciascun caso tempo di avvio delle riserve, durata attesa e condizioni di ripristino.

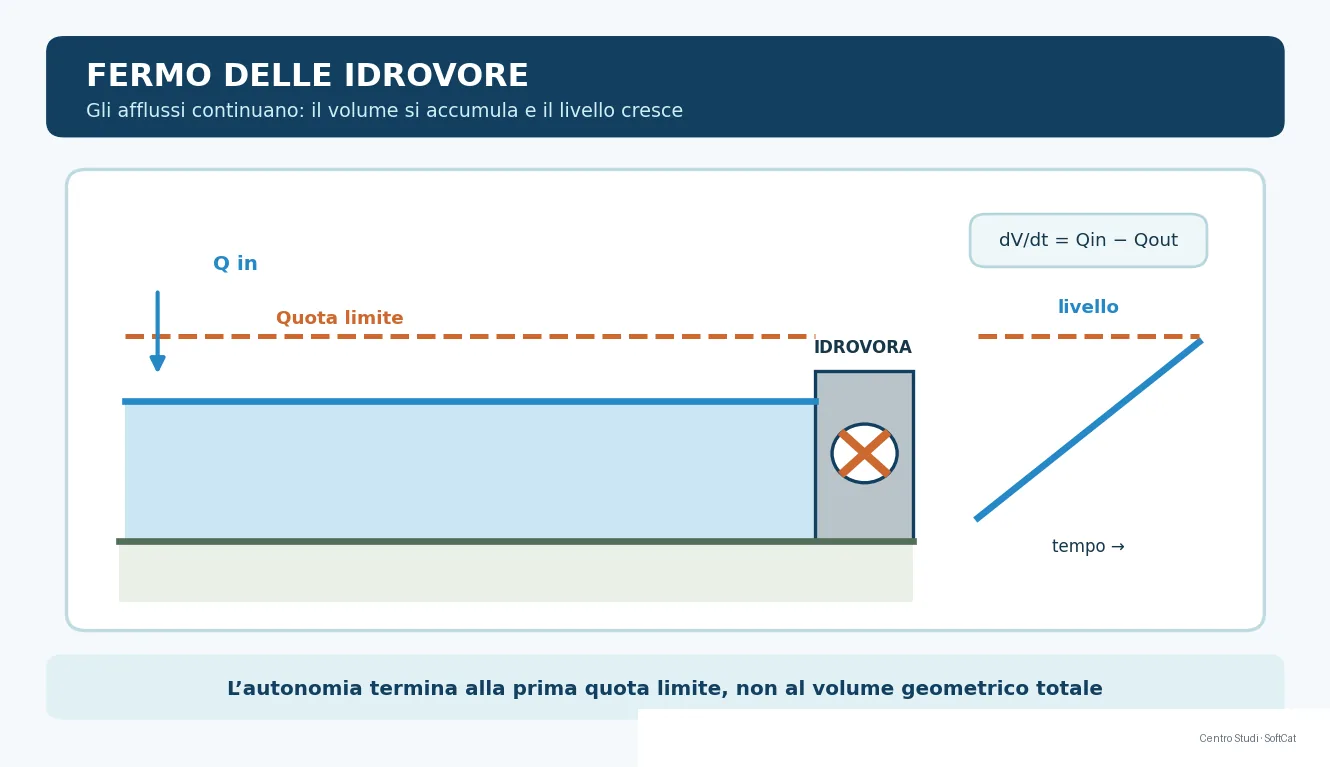

Durante il fermo delle idrovore la differenza tra afflusso e uscita si traduce in accumulo e innalzamento dei livelli.

Impostare il bilancio dei volumi

In forma concettuale dV/dt = Q_in - Q_out, dove V comprende il volume effettivamente disponibile nei canali e negli invasi collegati. Durante il fermo Q_out può essere nullo o ridotto, mentre Q_in varia con l'evento. Includere scarichi a gravità, sfiori e collegamenti realmente utilizzabili.

Collegare volume accumulato e livelli della rete

La capacità di invaso dipende da sezioni, lunghezze, pendenze, livelli iniziali e aree laterali connesse. Non trasformare l'intero volume geometrico in volume utile: ostacoli, quote di sponda e rigurgiti possono rendere critico un tratto prima del completo riempimento della rete.

Confrontare indisponibilità totale e parziale

Valutare almeno funzionamento ordinario, perdita di un gruppo e fermo totale per un intervallo motivato. Combinare gli scenari con diversi livelli iniziali e del ricettore. Se esistono gruppi di riserva, usare tempi di avviamento realistici e non una disponibilità istantanea implicita.

Individuare autonomia e prime sezioni in crisi

Determinare quando viene raggiunta la prima quota limite, dove si riduce il franco e quali aree possono essere interessate. L'autonomia è legata allo scenario di afflusso e al livello iniziale; non è una proprietà costante dell'impianto.

Esempio didattico di autonomia volumetrica

Con volume utile residuo pari a 18 000 m³ e afflusso medio netto di 1.5 m³/s durante il fermo, il tempo teorico di esaurimento è 12 000 s, cioè circa 3.3 ore. È un bilancio semplificato: nella rete reale la prima sponda bassa può diventare critica prima che tutto il volume sia utilizzato.

Procedura operativa

1. Definire fermo, pompe residue e tempi di ripristino. 2. Costruire gli idrogrammi entranti e le uscite alternative. 3. Ricostruire volume disponibile in funzione del livello. 4. Simulare l'innalzamento temporale nella rete. 5. Individuare autonomia e sezioni con franco minimo. 6. Verificare allarmi, riserve e procedure di emergenza.

Errori frequenti

• Verificare solo la portata nominale delle pompe.
• Assumere immediata la partenza del gruppo di riserva.
• Usare tutto il volume geometrico come invaso utile.
• Ignorare il livello iniziale della rete.
• Non distinguere fermo parziale, totale e durata dell'evento.

Indicazioni conclusive

Il fermo delle idrovore è uno scenario di accumulo nel tempo. La sicurezza dipende dall'intera rete, dai livelli iniziali e dalla risposta operativa, non soltanto dalla potenza installata.

Software correlati

• SofTCatStudio - Canali

Domande frequenti

No se gli afflussi continuano, perché il volume e il livello cambiano nel tempo.

È il volume effettivamente disponibile prima di raggiungere quote limite, tenendo conto della distribuzione dei livelli e delle connessioni.

È opportuno confrontarlo con indisponibilità parziali, ritardi di avvio e condizioni differenti del ricettore.
