CAN-0002 · Canali · Livello intermedio

Come scegliere e rilevare le sezioni trasversali di un canale

Posizione, quote, sponde e geometria utile per una verifica idraulica attendibile

Ultimo aggiornamento: 2026-09-13

In sintesi

Una sezione trasversale descrive l'alveo e le sue sponde rispetto a un riferimento altimetrico unico. Occorre rilevarne abbastanza da rappresentare i cambiamenti di forma, pendenza e capacità, ma non basta moltiplicare le sezioni se mancano ponti, restringimenti o quote di sfioro. Per ogni sezione documentare posizione, orientamento, fondo, sponde e limiti del rilievo.

Per valutare l'uscita dall'alveo servono quote delle sponde e degli eventuali rilevati su entrambi i lati, inclusi punti bassi localizzati e percorsi di esondazione. Non attribuire a tutta la sponda la quota di un punto isolato.

Collocare le sezioni dove cambiano le condizioni

Oltre alle sezioni rappresentative dei tratti regolari, rilevare a monte e a valle di confluenze, ponticelli, tombini, soglie, variazioni di pendenza, rivestimento o larghezza. Aumentare il dettaglio nei tratti irregolari e nei punti vulnerabili; un intervallo fisso tra sezioni non garantisce da solo che siano stati colti i controlli idraulici.

Definire un orientamento coerente

Per convenzione operativa, osservando verso valle si individuano sponda sinistra e destra. La sezione va tracciata per quanto possibile trasversalmente alla direzione prevalente del flusso; nei meandri e presso i manufatti documentare quando questa ipotesi non è rispettata. Ordinare progressivamente i punti dal margine sinistro al destro.

Rilevare fondo, cigli e aree laterali

Misurare discontinuità del fondo, piede e sommità delle sponde, berme, eventuali argini e terreno esterno sufficiente a descrivere il percorso dell'acqua quando il livello sale. Quote di fondo e cigli devono condividere lo stesso datum; una differenza di quota non spiegata tra sezioni contigue può essere un errore di rilievo oppure un salto reale da rappresentare.

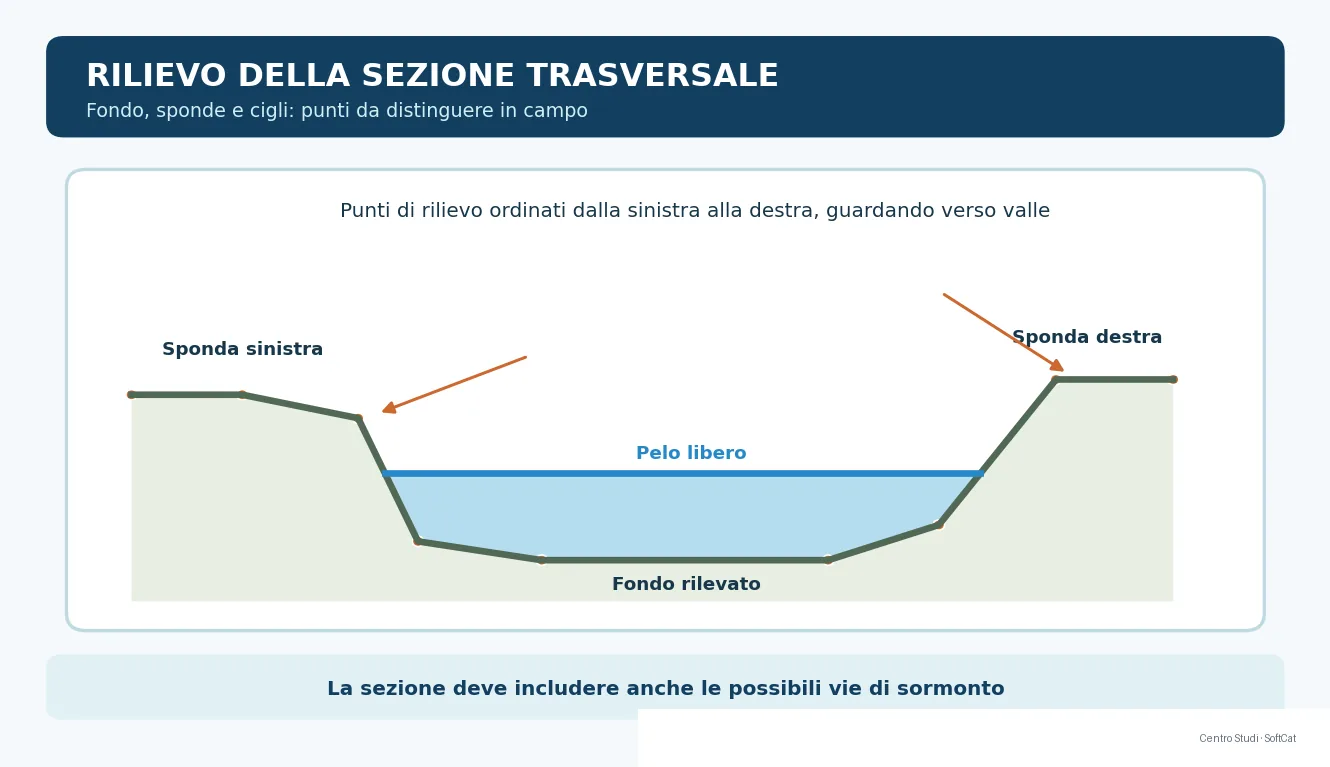

Punti essenziali del rilievo di una sezione aperta, dal fondo alle sommità delle sponde.

Distinguere sezione geometrica e sezione efficace

La forma rilevata non coincide sempre con l'area che effettivamente trasporta la corrente: vegetazione densa, depositi, palificate e zone laterali stagnanti possono ridurre la capacità. Non eliminare queste porzioni modificando silenziosamente le quote; documentare separatamente rilievo, ostruzioni e ipotesi idrauliche.

Considerare la data e lo stato della manutenzione

Nei canali di scolo la sezione può cambiare per sedimentazione, sfalcio, erosione e pulizia. Associare al rilievo data, stagione, fotografie e condizioni del fondo; se la verifica riguarda uno scenario futuro, definire esplicitamente geometria attuale, geometria di progetto e degrado plausibile.

Esempio di scelta delle sezioni

Su un tratto rettilineo regolare di alcune centinaia di metri si individuano sezioni rappresentative; se lungo il tratto è presente un tombino, occorrono ulteriori sezioni che descrivano raccordi e restringimento. Il numero di sezioni nasce dai cambiamenti fisici e dagli obiettivi della verifica, non da una distanza standard valida per ogni canale.

Procedura operativa

1. Definire coordinate e riferimento altimetrico. 2. Individuare manufatti, confluenze e cambi di sezione. 3. Rilevare punti notevoli, fondo e sponde da sinistra a destra verso valle. 4. Completare le sezioni oltre i cigli quando serve la verifica di esondazione. 5. Documentare vegetazione, depositi e data del rilievo. 6. Controllare in profilo quote, distanze e corrispondenza fotografica.

Errori frequenti

• Tagliare la sezione esattamente al ciglio e ignorare il terreno più basso fuori alveo.
• Invertire destra e sinistra tra sezioni successive.
• Interpolare una sezione attraverso un'opera o un salto di fondo.
• Mescolare sezioni rilevate prima e dopo una pulizia senza indicarlo.
• Scambiare il deposito stagionale per il fondo di progetto.

Indicazioni conclusive

Le sezioni sono il dato fisico fondamentale per ricostruire capacità e livelli. La loro qualità dipende soprattutto dalla posizione scelta, dal riferimento delle quote e dalla rappresentazione delle sponde.

Software correlati

• SofTCatStudio - Canali

Domande frequenti

Solo per una prima descrizione di un tratto davvero uniforme; ogni cambiamento o manufatto significativo richiede geometria dedicata.

Il terreno può aiutare, ma fondo sommerso, vegetazione e opere spesso richiedono rilievi e verifiche specifiche.

Sì, se possono diventare un limite di sicurezza o influenzare l'area bagnata ai livelli di verifica.
