Come scegliere e posizionare le valvole di sfiato

Espulsione, rientro e gestione dell'aria nelle condotte in pressione

Ultimo aggiornamento: 2026-09-11

In sintesi

L'aria può accumularsi nei punti alti, ridurre la sezione utile, aumentare le perdite e amplificare i transitori. Le valvole devono espellere grandi volumi durante il riempimento, evacuare piccole sacche in esercizio e ammettere aria durante svuotamento o depressione. Tipo, portata e posizione si scelgono sul profilo reale e sugli scenari di manovra.

Cambi di pendenza, lunghi tratti ascendenti, valvole di sezionamento e punti soggetti a depressione possono richiedere dispositivi anche fuori dai massimi geometrici evidenti.

Distinguere le funzioni della valvola

L'orifizio grande gestisce grandi portate d'aria durante riempimento e svuotamento; quello piccolo espelle aria in pressione durante l'esercizio. Le valvole combinate riuniscono più funzioni, ma devono essere selezionate per le condizioni effettive.

Leggere il profilo altimetrico

Sono candidati i colmi locali, i cambi marcati di pendenza e i punti in cui la linea piezometrica può avvicinarsi alla condotta. Profilo del terreno e profilo della tubazione non devono essere confusi.

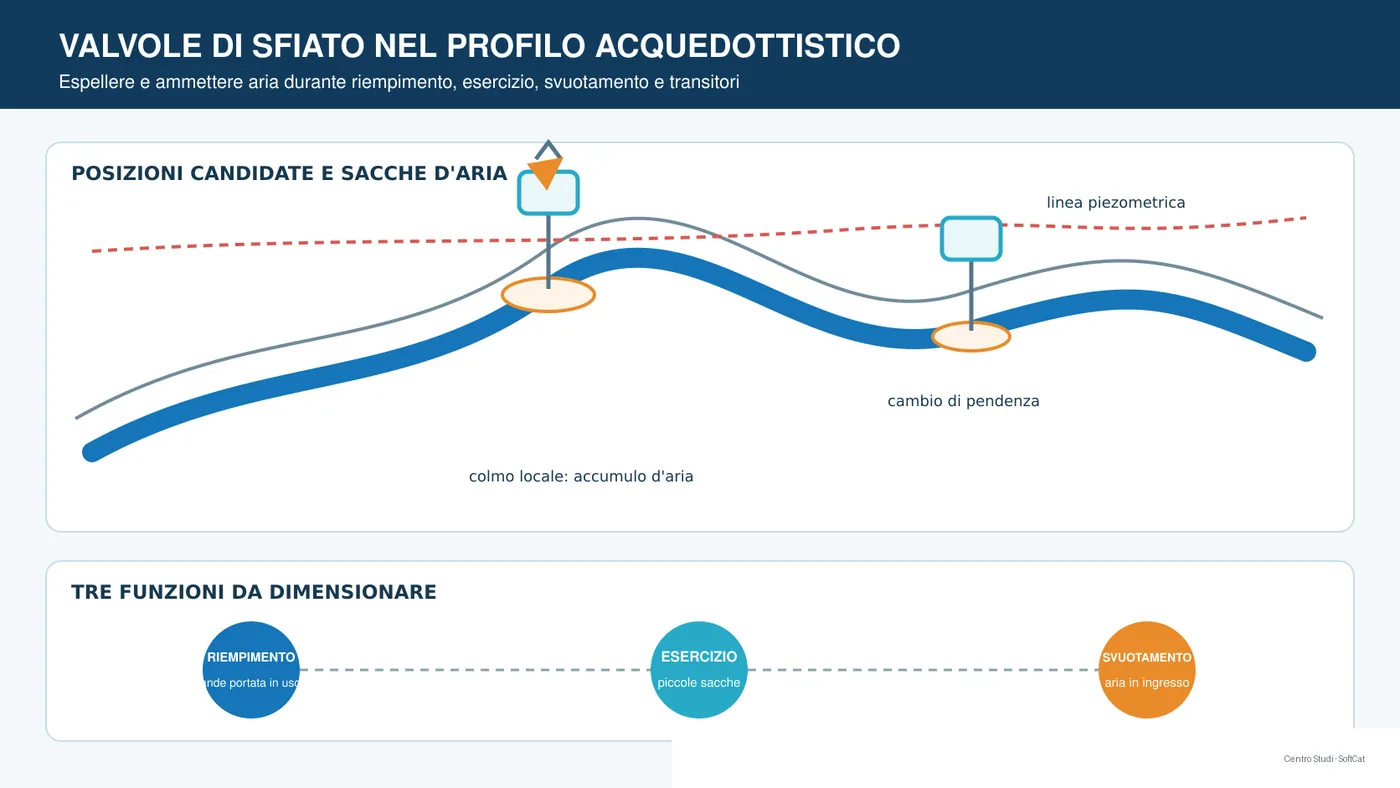

Posizionamento degli sfiati sui punti alti e nei tratti critici del profilo acquedottistico.

Dimensionare la portata d'aria

In riempimento l'aria deve uscire senza creare sovrapressioni; in svuotamento deve entrare senza generare depressioni incompatibili. Portata d'acqua, velocità di manovra, pressione differenziale e curva del dispositivo determinano la dimensione utile.

Verificare il comportamento transitorio

L'ingresso d'aria può proteggere dalla depressione, ma la successiva espulsione può produrre picchi di pressione. La dinamica dello sfiato va modellata quando le conseguenze sono rilevanti.

Curare camera e collegamento

Il collegamento deve evitare strozzature, consentire isolamento e scarico e mantenere la valvola verticale secondo le indicazioni del costruttore. Camera, drenaggio, ventilazione e accessibilità devono impedire allagamento e contaminazione.

Rendere possibile la manutenzione

Galleggianti, guarnizioni e piccoli orifizi sono sensibili a incrostazioni e impurità. Occorrono ispezione, pulizia, prova funzionale e registrazione delle anomalie.

Procedura operativa consigliata

1. Ricostruire il profilo della condotta. 2. Individuare colmi e punti di depressione. 3. Definire riempimento, svuotamento ed esercizio. 4. Calcolare le portate d'aria richieste. 5. Selezionare tipo e curva della valvola. 6. Verificare gli effetti transitori. 7. Progettare collegamento e camera. 8. Definire ispezione e manutenzione.

Errori frequenti da evitare

• Posizionare sfiati soltanto sui colmi del terreno.
• Scegliere il diametro dalla condotta senza calcolo d'aria.
• Trascurare lo svuotamento rapido.
• Ignorare la sovrapressione in richiusura.
• Usare collegamenti troppo piccoli.
• Installare camere non drenate o inaccessibili.

Indicazioni conclusive

Lo sfiato deve essere scelto come componente idraulico e sanitario della rete. Profilo, portata d'aria, transitorio e manutenzione determinano insieme posizione e dimensione.

Software correlati

• SofTCatStudio - Reti idriche

Domande frequenti

È un primo criterio, ma occorre verificare anche cambi di pendenza, manovre, depressioni e capacità reale del dispositivo.

Spesso servono funzioni e dimensioni differenti; per questo si usano valvole combinate o dispositivi dedicati.

Sì, l'espulsione rapida e la richiusura possono produrre picchi che richiedono verifica transitoria.
