DTM-0015 · Topografia e progettazione stradale · Livello intermedio

Come semplificare un DTM mantenendo la precisione richiesta

Riduzione di punti e triangoli, tolleranza verticale, breakline, aree sensibili e validazione

Ultimo aggiornamento: 2026-09-24

In sintesi

La semplificazione riduce dimensioni e tempi eliminando dettaglio non necessario, ma deve preservare forme e precisione richieste. La tolleranza verticale da sola non basta: breakline, piccoli impluvi, creste e bordi delle opere possono essere importanti anche quando coinvolgono pochi punti.

Pianure e superfici regolari tollerano una maggiore riduzione; scarpate e opere richiedono più dettaglio. Usare criteri adattivi e proteggere esplicitamente linee e aree sensibili.

Definire uso e tolleranza

Stabilire elaborati, scala, precisione verticale, dimensione massima e tempi accettabili. Preparare punti e sezioni di controllo nelle aree che influenzano profili, drenaggio, volumi e tracciamento.

Proteggere discontinuità e punti critici

Bloccare breakline, bordi, sommità, selle, minimi e punti delle opere. La semplificazione deve agire sulle zone ridondanti senza spostare elementi che governano la geometria o le analisi derivate.

Ridurre in modo adattivo

Eliminare progressivamente punti o facce con contributo limitato, controllando l'errore introdotto. Consentire maggiore riduzione nelle aree regolari e mantenerne meno nelle zone ad alta curvatura o forte pendenza.

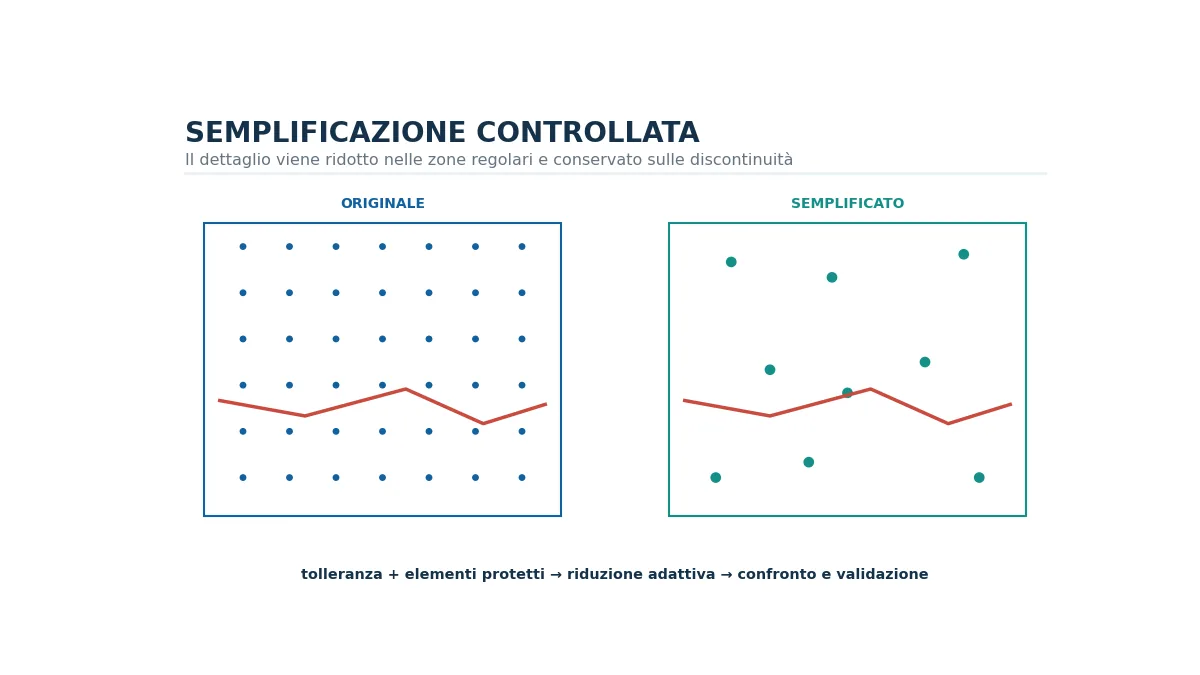

Il modello viene alleggerito nelle zone regolari conservando punti e linee che descrivono forme e discontinuità importanti.

Confrontare superficie originale e ridotta

Calcolare differenze, massimi, distribuzione e sezioni. Verificare curve, pendenze, bacini e volumi campione. Un errore medio basso può nascondere spostamenti locali superiori alla tolleranza.

Documentare rapporto di riduzione e validità

Registrare numero iniziale e finale di punti e triangoli, metodo, tolleranze, elementi protetti e risultati. Conservare il modello originale e assegnare alla versione semplificata uno scopo e una scala di utilizzo.

Errori frequenti

• Ridurre i punti con una percentuale uniforme.
• Eliminare vertici appartenenti alle breakline.
• Controllare soltanto l'errore medio.
• Ignorare l'effetto su volumi, drenaggio e curve.
• Sostituire il modello originale con quello semplificato.

Indicazioni conclusive

Semplificare significa rimuovere ridondanza, non informazione utile. Tolleranze locali e verifica degli elaborati derivati definiscono quanto il modello può essere ridotto in sicurezza.

Software correlati

• DTM

Domande frequenti

Dipende dall'uso e dalla tolleranza; va stabilito confrontando superfici ed elaborati derivati.

Solo con criteri specifici che ne preservino forma e quota entro la tolleranza.

No. Servono massimi, distribuzione spaziale e verifiche su profili, curve e volumi.
