DTM

DTM: software modello digitale terreno per rilievi e sbancamenti

DTM è il software modello digitale terreno SofTCat dedicato alla gestione di rilievi, piani quotati, curve di livello, profili, sezioni e calcolo dei volumi di scavo e riporto.

Il software consente di costruire e rappresentare il modello digitale del terreno, sviluppare elaborazioni altimetriche e restituire il rilievo anche in forma tridimensionale.

Gestione del piano quotato

DTM consente di gestire il piano quotato attraverso differenti modalità di inserimento dei punti.

Le coordinate possono essere immesse:

• da tastiera;
• in modalità grafica;
• tramite importazione da file di testo;
• tramite importazione da file DWG/DXF.

Il software permette inoltre di eliminare eventuali punti duplicati e di rappresentare i punti del rilievo mediante tipologie personalizzabili dall'utente.

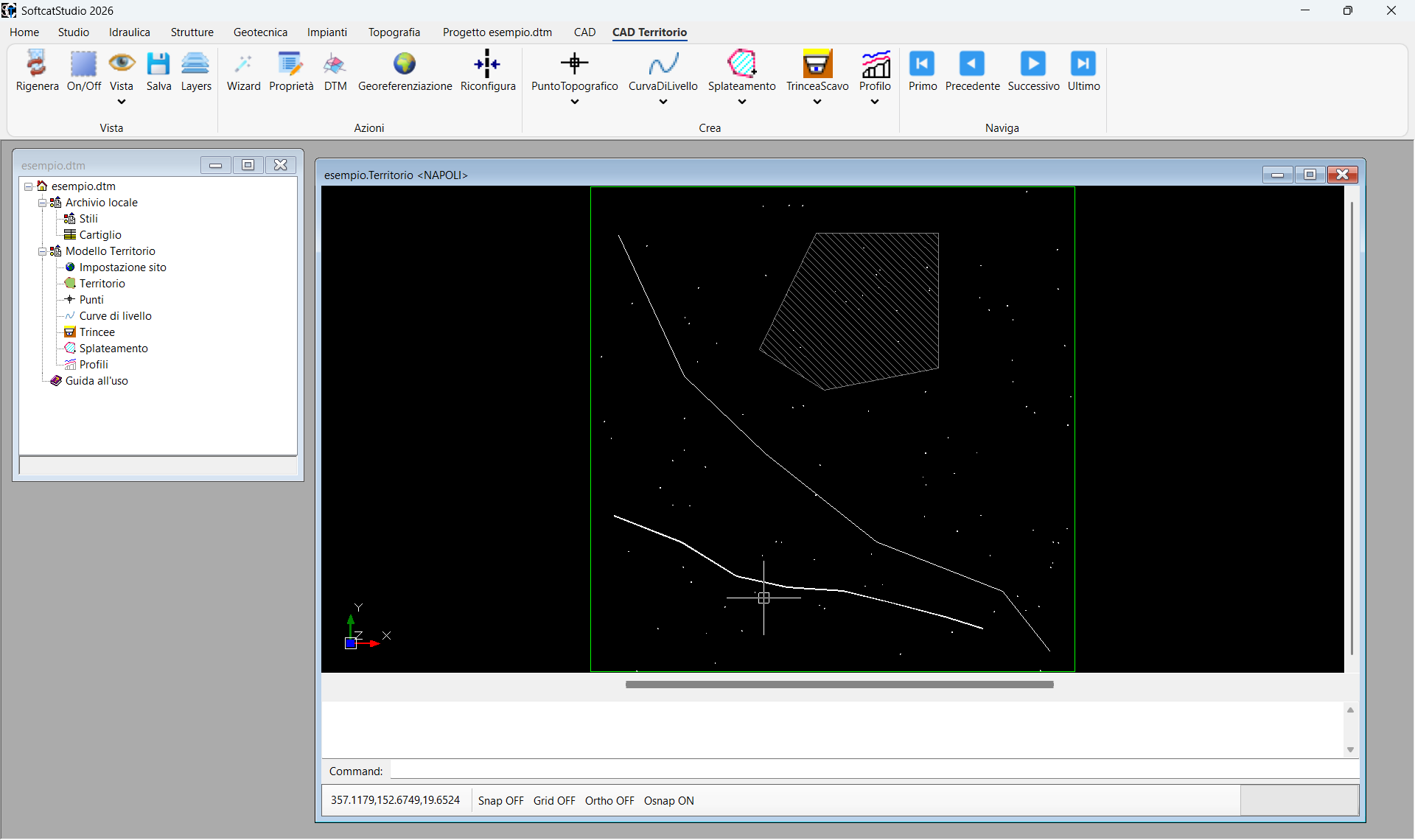

Triangolazione e curve di livello

Il software modello digitale terreno dispone di una procedura di triangolazione che consente di costruire il modello altimetrico a partire dai punti del rilievo.

Dalla triangolazione è possibile generare le curve di livello e ottenere la rappresentazione tridimensionale del terreno.

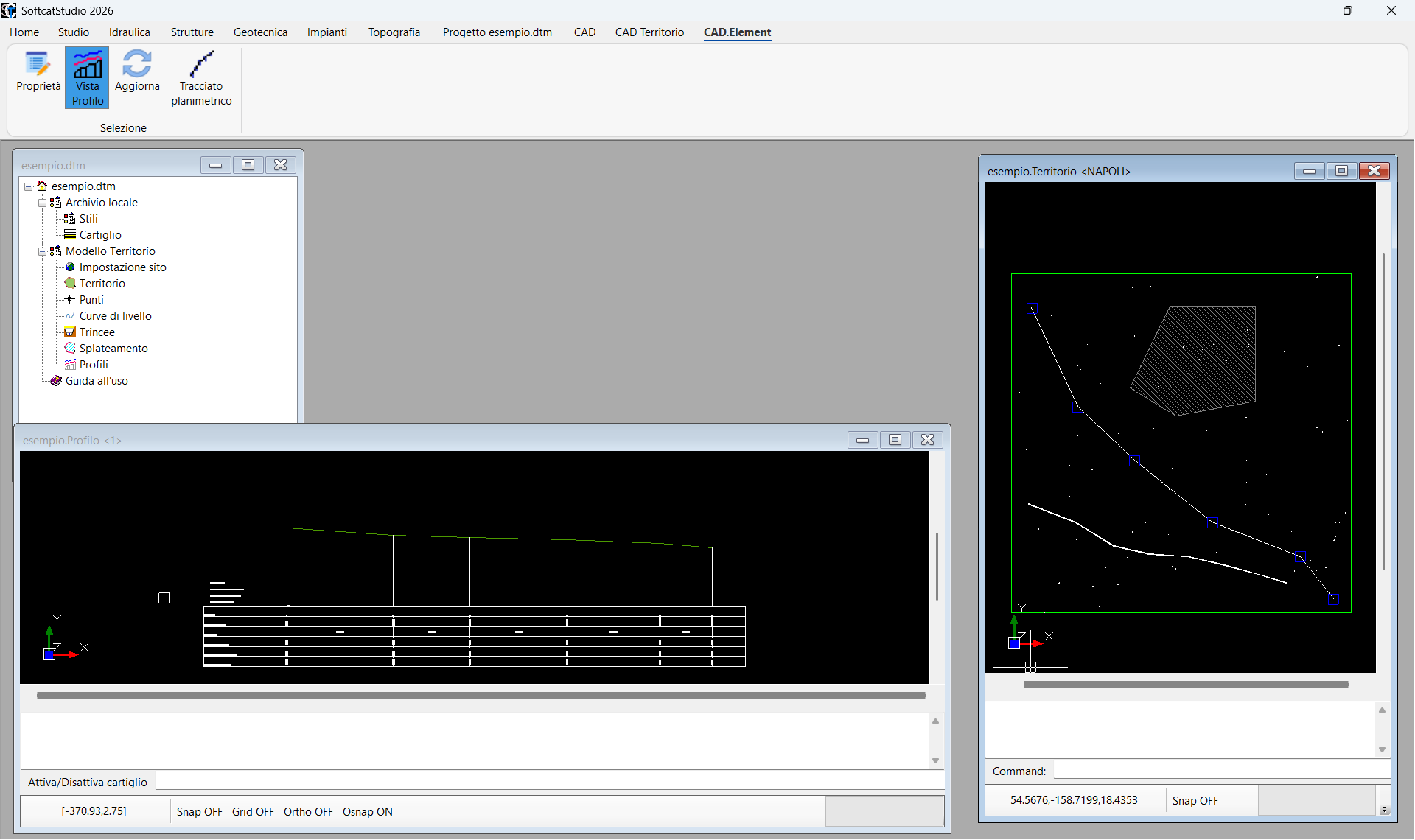

Sezioni e profili del terreno

DTM consente di tracciare sezioni e profili lungo percorsi definiti dall'utente.

I profili possono essere generati sulla base di una polilinea arbitraria e utilizzati per analizzare l'andamento altimetrico del terreno.

Profili di scavo in trincea

Il software permette di generare profili di scavo in trincea e di esportare gli elaborati nei formati DWG e DXF per ulteriori modifiche in ambiente CAD.

Questa funzione consente di rappresentare graficamente l'andamento dello scavo e di integrare il risultato negli elaborati progettuali.

Calcolo dei volumi di scavo e riporto

DTM consente di calcolare i volumi di sterro e di riporto relativi a opere di scavo in trincea oppure a interventi di sbancamento.

Il software modello digitale terreno può quindi essere utilizzato per quantificare i movimenti di terra associati alle principali opere di trasformazione del terreno.

Rappresentazione tridimensionale del rilievo

Il modello digitale può essere visualizzato in 3D, permettendo di ottenere una rappresentazione immediata della morfologia del terreno e delle variazioni altimetriche.

Gestione degli oggetti grafici

DTM mette inoltre a disposizione strumenti grafici standard utilizzabili per completare e personalizzare gli elaborati.

• testi;
• linee;
• polilinee;
• poligoni;
• rettangoli.

Principali funzioni di DTM

• gestione del piano quotato;
• importazione di dati da file di testo, DWG e DXF;
• triangolazione del terreno;
• generazione delle curve di livello;
• creazione del modello digitale 3D;
• tracciamento di sezioni e profili;
• generazione di profili di scavo in trincea;
• calcolo dei volumi di sterro e riporto;
• gestione di oggetti grafici standard.
