Come tracciare un punto mediante coordinate polari

Stazione, orientamento, angolo, distanza, materializzazione e controllo as built

Ultimo aggiornamento: 2026-09-24

In sintesi

Nel tracciamento polare le coordinate di progetto vengono trasformate in direzione e distanza dalla stazione. La correttezza dipende dall'identità dei punti, dall'orientamento e dalla stabilità della stazione. Un controllo da una seconda configurazione deve distinguere il punto calcolato da quello effettivamente materializzato.

Uno spostamento della stazione o un riferimento errato trasferisce lo stesso errore a tutti i punti. Verificare un punto noto all'inizio, durante le operazioni principali e al termine della sessione.

Verificare coordinate e tolleranze di progetto

Controllare sistema di riferimento, unità, revisione e identificativi. Definire tolleranze planimetriche e altimetriche e distinguere punti geometrici, assi, fili fissi e offset costruttivi. Evitare di tracciare direttamente da elaborati grafici non coordinati.

Impostare una stazione controllabile

Occupare un punto stabile con coordinate verificate e orientarsi su uno o più riferimenti. Controllare centraggio, altezza strumentale e costante del prisma. Scegliere una posizione che garantisca buona geometria, visibilità e sicurezza durante la materializzazione.

Calcolare angolo e distanza

Dalle differenze di coordinate ricavare azimut e distanza orizzontale. Sottrarre l'orientamento per ottenere la lettura di tracciamento nella convenzione dello strumento. Per la quota, calcolare separatamente dislivello e correzioni di altezza.

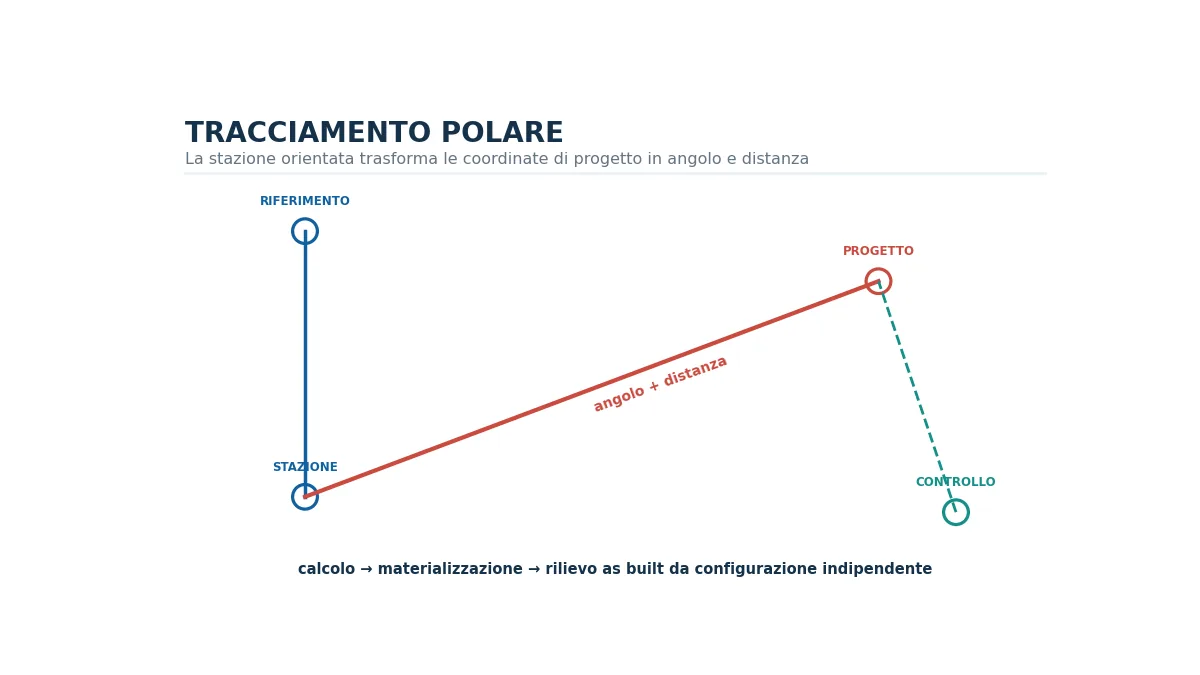

Dalla stazione orientata, angolo e distanza portano al punto di progetto, che viene poi controllato indipendentemente.

Guidare e materializzare il punto

Portare il prisma sulla direzione, correggere distanza e ripetere fino alla tolleranza. Stabilizzare il punto con modalità adeguata al cantiere e registrare eventuali offset. Non confondere la posizione momentanea del prisma con il riferimento definitivo consegnato alle maestranze.

Controllare da una seconda configurazione

Misurare il punto materializzato da un'altra stazione o con un orientamento indipendente. Confrontare coordinate rilevate e di progetto, riportando scarti lungo assi significativi. Evitare di controllare ripetendo lo stesso calcolo dalla stessa stazione, perché gli errori comuni resterebbero invisibili.

Registrare il tracciamento eseguito

Produrre elenco dei punti, coordinate di progetto e rilevate, scarti, data, stazione, riferimenti e operatore. Annotare punti distrutti, ripristinati o spostati e consegnare uno schema con offset e monografie. Il verbale as built separa il progetto dalla posizione effettivamente materializzata.

Errori frequenti

• Usare coordinate appartenenti a revisioni o sistemi diversi.
• Tracciare senza controllare la stazione su un punto noto.
• Confondere angolo di direzione e lettura al cerchio.
• Materializzare il prisma senza offset o riferimento stabile.
• Controllare il punto soltanto dalla stessa stazione.

Indicazioni conclusive

Il tracciamento non termina quando il prisma raggiunge zero. Orientamento verificato, materializzazione stabile e controllo indipendente trasformano coordinate di progetto in un riferimento affidabile di cantiere.

Software correlati

• TopoCalc Free

Domande frequenti

No. È preferibile rilevare il punto da una configurazione indipendente e confrontarne le coordinate.

Sono riferimenti posti a distanza nota dal punto quando la posizione esatta non può essere conservata durante i lavori.

All'inizio, dopo eventi che possono muovere lo strumento, durante operazioni critiche e prima di chiudere la sessione.
