Come trasformare coordinate tra due sistemi locali

Punti omologhi, traslazione, rotazione, scala, residui e verifica indipendente

Ultimo aggiornamento: 2026-09-24

In sintesi

Una trasformazione conforme piana trasferisce coordinate mediante traslazione, rotazione e scala uniforme, preservando gli angoli. I parametri si stimano da punti omologhi nei due sistemi. La soluzione è valida soltanto nell'area coperta dai punti e se i residui sono compatibili con qualità dei dati e scopo del lavoro.

Prima del calcolo verificare identità e stabilità dei punti. Un modello troppo flessibile può assorbire deformazioni o errori grossolani, ma non rende il risultato corretto fuori dalla zona controllata.

Scegliere il modello minimo adeguato

Se i sistemi differiscono per origine, orientamento e scala uniforme, usare una trasformazione conforme 2D. Se la scala è già nota o deve restare unitaria, imporre il vincolo. Modelli affini o di ordine superiore richiedono una motivazione fisica e più controlli.

Selezionare punti omologhi ben distribuiti

Usare punti identificati senza ambiguità, affidabili e distribuiti sul perimetro e all'interno dell'area. Evitare punti quasi allineati o concentrati. Riservare almeno un punto indipendente per la verifica e non utilizzare come controllo un punto già impiegato nella stima.

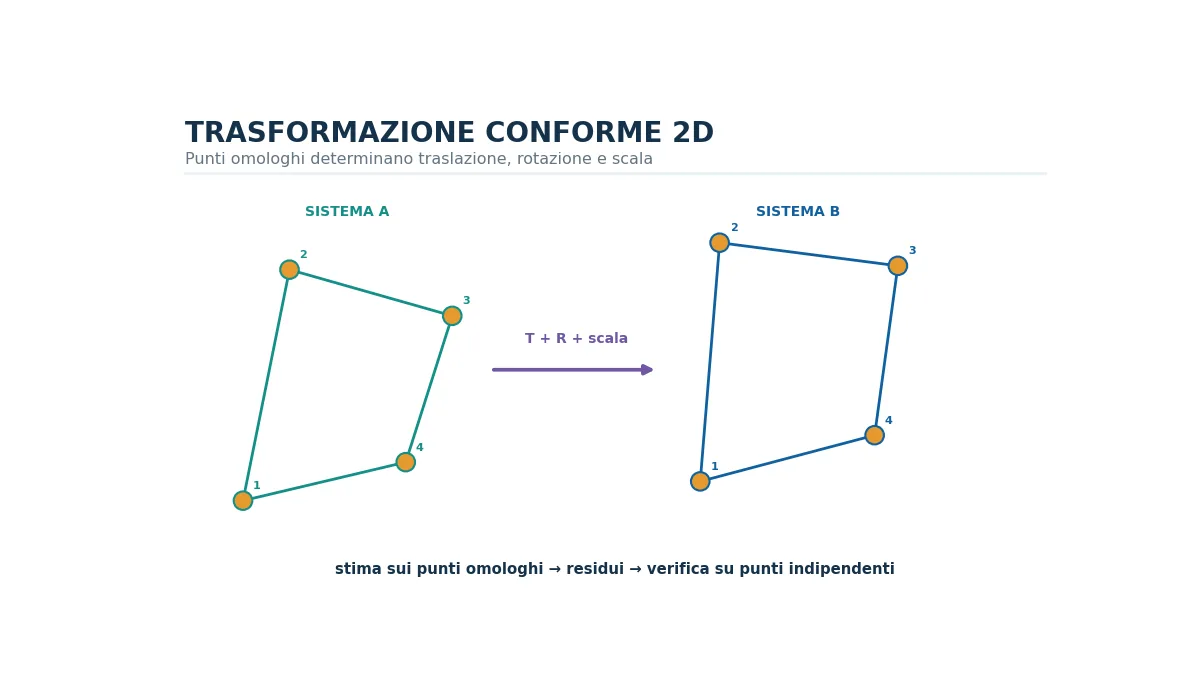

I punti omologhi determinano traslazione, rotazione e scala; punti indipendenti verificano la trasformazione.

Calcolare traslazione, rotazione e scala

Con più punti del minimo, stimare i parametri in compensazione e attribuire pesi coerenti. Verificare segno della rotazione e significato del fattore di scala. Conservare parametri con precisione sufficiente e documentare verso della trasformazione, perché l'inversa richiede parametri coerentemente invertiti.

Analizzare i residui sui punti comuni

Esaminare componenti e modulo per ciascun punto, cercando pattern spaziali. Residui crescenti in una direzione possono indicare deformazione, sistema non omogeneo o modello inadeguato. Non eliminare automaticamente il punto peggiore senza verificarne origine e identificazione.

Controllare su punti indipendenti

Trasformare punti esclusi dalla stima e confrontarli con le coordinate note. Verificare anche distanze e direzioni significative. Il controllo indipendente descrive meglio la capacità predittiva rispetto al solo adattamento sui punti usati per calcolare i parametri.

Limitare il campo di validità

Applicare la trasformazione principalmente entro l'inviluppo dei punti comuni. L'estrapolazione aumenta l'incertezza e può rendere evidenti deformazioni non modellate. Allegare elenco dei punti, parametri, residui, sistema origine, sistema destinazione e data.

Errori frequenti

• Usare punti comuni concentrati in un solo settore.
• Scambiare sistema origine e sistema destinazione.
• Applicare una scala libera quando deve restare unitaria.
• Valutare soltanto l'errore medio e non i residui per punto.
• Estrarre coordinate lontano dall'area dei punti omologhi.

Indicazioni conclusive

La trasformazione è una relazione misurata fra due sistemi, non un semplice cambio di etichetta. Distribuzione dei punti, residui e verifica indipendente ne definiscono la reale affidabilità.
