CAN-0007 · Canali · Livello intermedio

Come considerare le variazioni di sezione lungo un canale esistente

Rilevare e rappresentare restringimenti, allargamenti e cambi di pendenza senza appiattire il profilo

Ultimo aggiornamento: 2026-09-13

In sintesi

I canali esistenti cambiano forma lungo il percorso per opere, erosione, depositi e manutenzione differenziata. Una sezione media può nascondere il punto che controlla i livelli. Si rilevano quindi sezioni rappresentative e sezioni aggiuntive dove variano fondo, larghezza, sponde, scabrezza o portata, verificando che le distanze e l'interpolazione non inventino geometrie inesistenti.

Serve una rappresentazione localizzata; l'interpolazione automatica fra due sezioni lontane può perdere la contrazione e sottostimare l'effetto sul livello a monte.

Individuare i cambiamenti che contano

Confrontare planimetria, profilo del fondo e sezioni sul posto. Sono rilevanti imbocchi e sbocchi di manufatti, confluenze, protezioni locali, tratti interriti, alberature, strettoie e cambi di regime. Rilevare posizioni e quote nello stesso riferimento, con foto e data del sopralluogo; distinguere trasformazioni permanenti da ostacoli rimovibili.

Collocare le sezioni prima, dentro e dopo il tratto variabile

Introdurre punti di calcolo sufficienti a descrivere avvicinamento, zona di cambiamento e ritorno a sezione regolare. L'estensione va scelta in base a geometria e regime della corrente, non a un interasse unico prescritto per ogni canale. Presso soglie o bruschi cambi di pendenza può essere necessaria una rappresentazione specifica dell'opera.

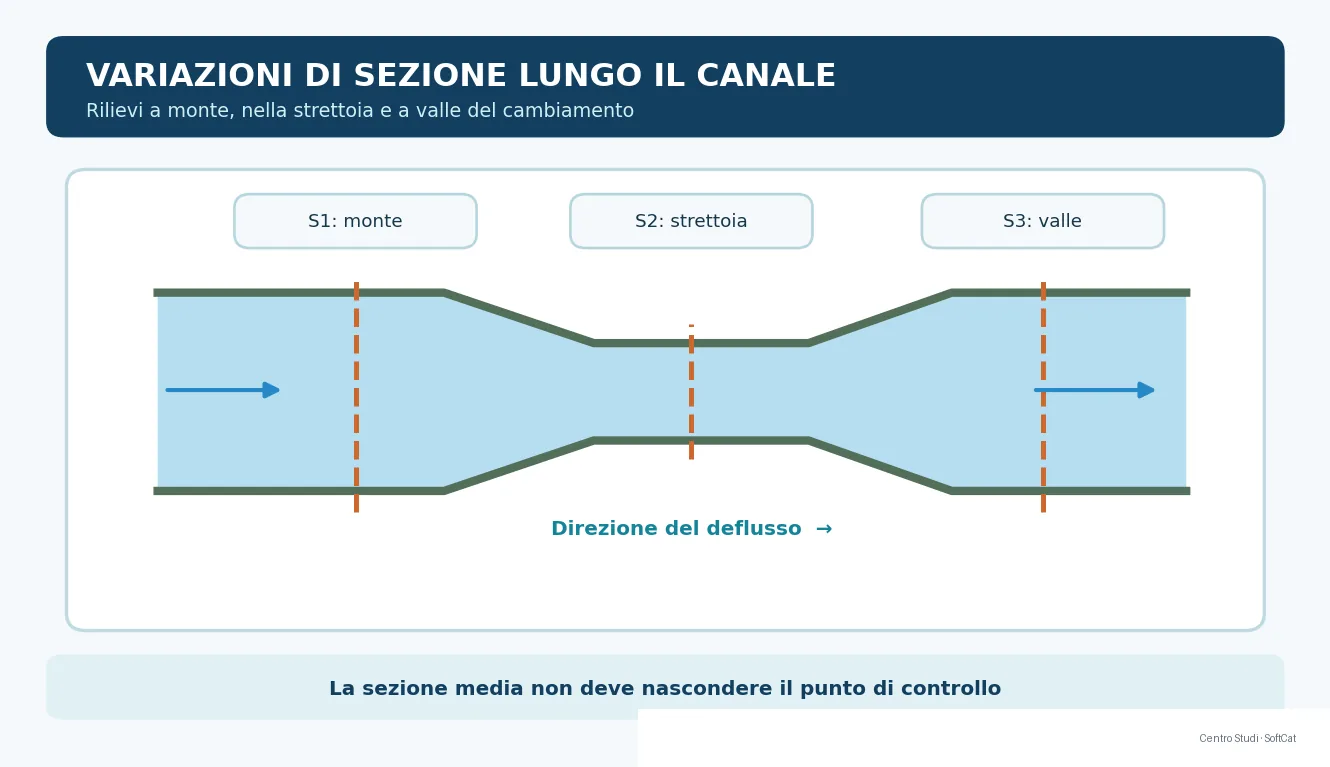

Sezioni a monte, nella strettoia e a valle per rappresentare una variazione locale della geometria.

Controllare le distanze tra sezioni

Le perdite distribuite dipendono dalle lunghezze dei tratti e dalla geometria bagnata. Nei meandri la lunghezza lungo alveo può differire dalla distanza in linea retta; nelle aree laterali la traiettoria potrebbe differire da quella dell'alveo principale. Verificare progressiva, orientamento e ordinamento monte-valle prima del calcolo.

Distinguere attrito e perdite concentrate

Una variazione di sezione può produrre accelerazioni e dissipazioni ulteriori rispetto all'attrito. Quando il metodo adottato prevede coefficienti di contrazione ed espansione, motivarne l'uso con geometria e intensità della variazione; non cercare di simulare automaticamente queste perdite alterando il n di Manning per tutto il canale. Attraversamenti e tombini richiedono verifiche dedicate.

Esempio concettuale di strettoia

Un canale largo 4 m si restringe localmente a 2,5 m e torna poi alla larghezza iniziale. Se il rilievo comprende solo una sezione a monte e una molto a valle, il collo può non comparire nel modello. Una sezione nella strettoia e sezioni prossime ai raccordi consentono di valutare velocità, livello, eventuale controllo critico e perdite; il risultato dipende anche da portata e livello di valle.

Validare il modello in profilo e in pianta

Esaminare assieme plot delle sezioni, profilo longitudinale del fondo e distribuzione delle velocità. Salti non rilevati, sezioni invertite, sovrapposizioni e interpolazioni che tagliano le sponde vanno risolti prima di interpretare il profilo idrico. Se disponibili, segni di piena e misure di livello aiutano a controllare la plausibilità.

Procedura operativa

1. Mappare cambi di forma, fondo, scabrezza e manufatti. 2. Rilevare sezioni e distanze nei tratti critici. 3. Verificare orientamento e datum altimetrico. 4. Rappresentare perdite di attrito e locali in modo distinto. 5. Confrontare livelli e velocità lungo l'intero tratto. 6. Testare varianti di rilievo se la geometria è incerta.

Errori frequenti

• Sostituire molte sezioni diverse con una sezione media.
• Interpolare attraverso un ponte o un salto come se fosse alveo regolare.
• Usare distanze planimetriche sbagliate nel tratto tortuoso.
• Confondere una riduzione temporanea per vegetazione con il fondo permanente.
• Correggere gli effetti di una strettoia aumentando n sull'intera rete.

Indicazioni conclusive

La precisione dello schema non dipende solo dal numero delle sezioni, ma dalla loro posizione rispetto ai controlli idraulici. Documentare le variazioni evita di attribuire alla scabrezza errori di geometria.

Software correlati

• SofTCatStudio - Canali

Domande frequenti

Può essere un criterio iniziale per tratti uniformi, ma i cambiamenti e le opere richiedono sezioni aggiuntive.

Non quando elimina un controllo locale; occorre conservare almeno le variazioni che cambiano capacità e livelli.

No, restringimento e scabrezza sono dati diversi e vanno descritti con ipotesi separate.
