SOL-0010 · Solai e coperture · Livello avanzato

Come verificare aste tese e compresse di una capriata

Trazione, instabilità, lunghezze libere, imperfezioni e collegamenti

Ultimo aggiornamento: 2026-09-19

In sintesi

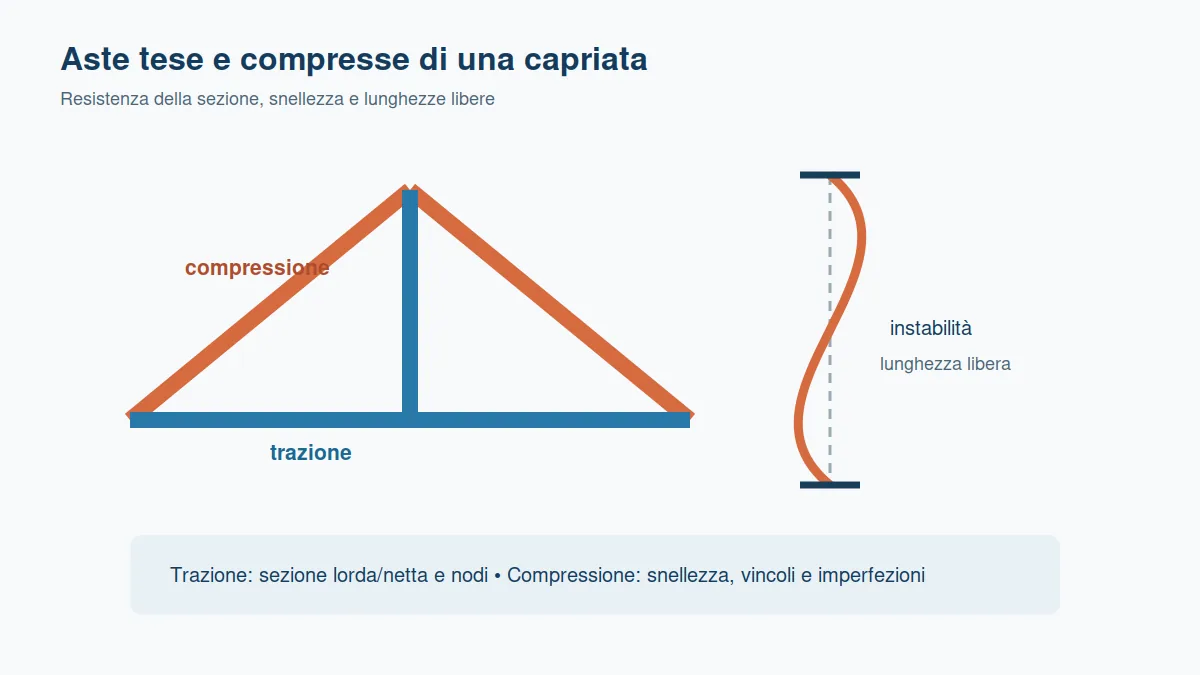

Le aste tese sono governate dalla resistenza della sezione e dei collegamenti; quelle compresse anche da snellezza, imperfezioni e vincoli. La verifica deve usare sforzi coerenti con lo schema della capriata e lunghezze libere definite separatamente nel piano e fuori piano.

La distanza tra nodi coincide con la lunghezza di instabilità solo quando vincoli, collegamenti e ritegni giustificano tale assunzione nella direzione esaminata.

Leggere correttamente gli sforzi nelle aste

Verificare inviluppi e segni per tutte le combinazioni: vento e carichi non simmetrici possono invertire trazione e compressione. Se il modello produce momenti significativi, l'asta non va trattata come puramente assiale.

Verificare le aste tese

Controllare resistenza della sezione lorda e netta, fori, riduzioni locali e meccanismi del collegamento. Piastre e bulloni devono trasferire lo sforzo senza rotture fragili o concentrazioni incompatibili con il modello.

Verificare le aste compresse

Determinare snellezza e resistenza all'instabilità usando proprietà della sezione, curva pertinente e lunghezza libera efficace. Eseguire il controllo per entrambi gli assi e per eventuali modi torsionali rilevanti.

Tiranti e puntoni richiedono controlli differenti e vincoli chiaramente identificati.

Distinguere stabilità nel piano e fuori piano

I nodi della reticolare possono ridurre la lunghezza nel piano, mentre fuori piano i ritegni dipendono da arcarecci e controventi. Ogni vincolo assunto deve possedere rigidezza, resistenza e continuità fino agli appoggi.

Considerare flessione ed eccentricità

Eccentricità dei nodi, carichi tra nodi, peso proprio e imperfezioni generano momenti. Quando non trascurabili, verificare l'interazione tra sforzo normale e flessione, includendo gli effetti del secondo ordine richiesti.

Coordinare asta e collegamento

La capacità dell'asta non può superare quella del nodo che la collega. Verificare piastre, saldature, bulloni, rifollamento, blocco di taglio e stabilità locale, mantenendo accessibilità per montaggio e controllo.

Errori frequenti

• Usare la stessa lunghezza libera nei due piani senza verifica.
• Controllare la sola sezione lorda delle aste tese.
• Ignorare inversioni di sforzo tra combinazioni.
• Trascurare eccentricità e flessione secondaria.
• Dimensionare l'asta senza verificare il collegamento.

Indicazioni conclusive

La verifica corretta collega analisi globale, stabilità dell'asta e capacità del nodo, distinguendo sempre comportamento nel piano e fuori piano.

Software correlati

• Capriate in Acciaio

Domande frequenti

Non per la trazione pura, ma deve essere controllata se può diventare compressa in altre combinazioni.

No, soprattutto fuori piano dipende dalla presenza e dall'efficacia dei ritegni reali.

Perché fori e dettagli di collegamento riducono l'area resistente e possono governare la rottura.
