Come verificare una canna fumaria esistente prima del riutilizzo

Rilievo, videoispezione, tenuta, materiali, tiraggio e compatibilità con il nuovo generatore

Ultimo aggiornamento: 2026-09-21

In sintesi

Prima di riutilizzare un camino occorre conoscerne percorso, sezione, materiali e stato reale. Documenti e ispezione visiva devono essere integrati da verifiche mirate di tenuta, ostruzioni, depositi e compatibilità termo-fluidodinamica con il nuovo apparecchio. L'assenza di danni visibili non dimostra da sola l'idoneità del sistema.

Combustibile, temperatura, portata, pressione e presenza di condensa possono essere diversi da quelli originari. La verifica deve considerare il sistema completo, le istruzioni degli apparecchi e i requisiti applicabili, documentando eventuali limiti o interventi necessari.

Raccogliere documenti e storia dell'impianto

Reperire progetto, dichiarazioni, libretti, interventi di pulizia e precedenti anomalie. Identificare apparecchi collegati o dismessi, combustibili usati e trasformazioni dell'edificio. Le informazioni mancanti devono diventare punti espliciti del rilievo, non ipotesi favorevoli.

Rilevare geometria e accessibilità

Misurare sezione interna, altezza utile, sviluppo dei raccordi, deviazioni, terminale e posizione degli accessi. Verificare cavedi, attraversamenti e distanze dai materiali circostanti. Confrontare il percorso osservato con elaborati e locali serviti.

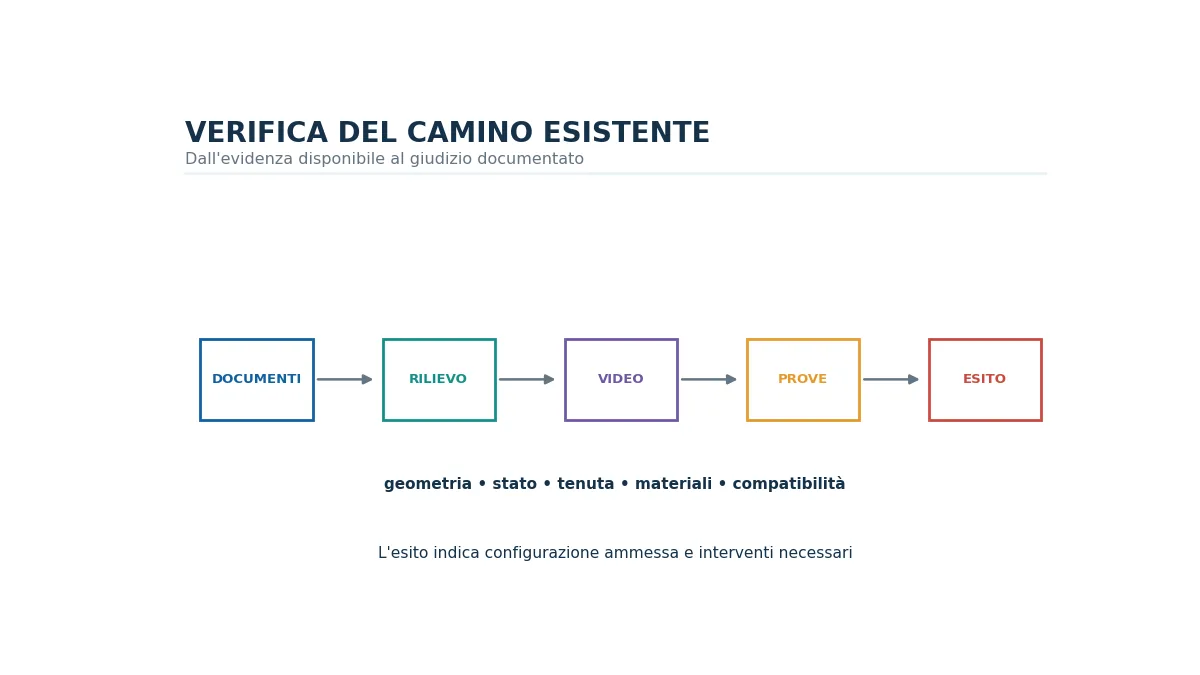

La verifica combina documenti, rilievo, videoispezione, prove e controllo di compatibilità del nuovo generatore.

Eseguire pulizia e videoispezione

Pulire prima dell'esame quando i depositi impediscono la lettura. La videoispezione deve ricercare fessure, corrosione, giunti disassati, restringimenti, ostruzioni, infiltrazioni e innesti non noti. Registrare posizione e quota dei difetti con immagini riconoscibili.

Definire le prove necessarie

Scegliere prove di tenuta, continuità, tiraggio o altre verifiche in funzione del sistema e delle prescrizioni applicabili. Preparare condizioni, strumenti e criteri di accettazione prima della prova. Un esito deve essere riferibile al tratto verificato e alla classe di esercizio prevista.

Verificare la compatibilità con il nuovo generatore

Usare portata e temperatura dei fumi, pressione disponibile, combustibile e regime di modulazione. Controllare dimensionamento, rischio di condensa, resistenza dei materiali e terminale. Includere avviamento e carico ridotto quando possono essere condizioni critiche.

Classificare l'esito e gli interventi

Distinguere idoneità al riutilizzo, idoneità subordinata a interventi e non idoneità. Elencare pulizia, riparazione, intubamento, modifica del terminale o degli accessi, con verifiche finali. Consegnare un rapporto con foto, misure, prove e configurazione ammessa.

Errori frequenti

• Considerare sufficiente una verifica visiva dalla base.
• Confondere il diametro nominale con la sezione interna effettiva.
• Omettere innesti abbandonati o tratti nascosti.
• Eseguire prove senza criteri di accettazione documentati.
• Collegare il generatore prima della verifica termo-fluidodinamica.

Indicazioni conclusive

Il riutilizzo è una decisione tecnica tracciabile. Conoscenza geometrica, stato conservativo, prove e compatibilità con il nuovo esercizio devono convergere nello stesso giudizio e nel piano degli interventi.

Software correlati

• Camini

Domande frequenti

No. Mostra lo stato interno, ma tenuta e compatibilità di esercizio possono richiedere prove e calcoli specifici.

No, perché il nuovo generatore e le condizioni del sistema possono essere diversi.

Percorso rilevato, foto, misure, prove, difetti, criteri adottati, interventi ed esito finale.
