Come verificare la coerenza tra planimetria e profilo longitudinale
Identificativi, progressive, quote, nodi, revisioni, controlli incrociati ed esportazione degli elaborati
Ultimo aggiornamento: 2026-09-24
In sintesi
Planimetria e profilo sono due viste dello stesso modello lineare. Un elemento deve avere identico codice, progressiva e significato in entrambe. Controlli automatici e campionamenti manuali devono intercettare aggiornamenti parziali, inversioni dell'asse, quote obsolete e differenze introdotte durante l'esportazione.
Aggiornare una sola vista produce un errore difficile da riconoscereSpostare un nodo in pianta senza rigenerare il profilo può lasciare un elaborato graficamente plausibile ma non più riferito al tracciato corrente. Le viste devono derivare dalla stessa versione dei dati.
Usare una fonte dati comune
Derivare asse, nodi, quote e attributi da un modello unico o da tabelle collegate mediante identificativi. Registrare versione e data di generazione di ogni elaborato. Evitare copie indipendenti modificate manualmente.
Controllare progressive e posizione
Verificare origine, verso, lunghezza totale e progressive di estremi, vertici e manufatti. Confrontare le distanze parziali con la geometria planimetrica e individuare elementi proiettati sul ramo sbagliato o oltre la tolleranza ammessa.
Controllare quote e riferimenti
Confrontare quote terreno e progetto in punti campione e nodi. Verificare datum, unità e convenzione della condotta. Cercare salti inattesi, valori nulli e differenze costanti che segnalano un riferimento errato.

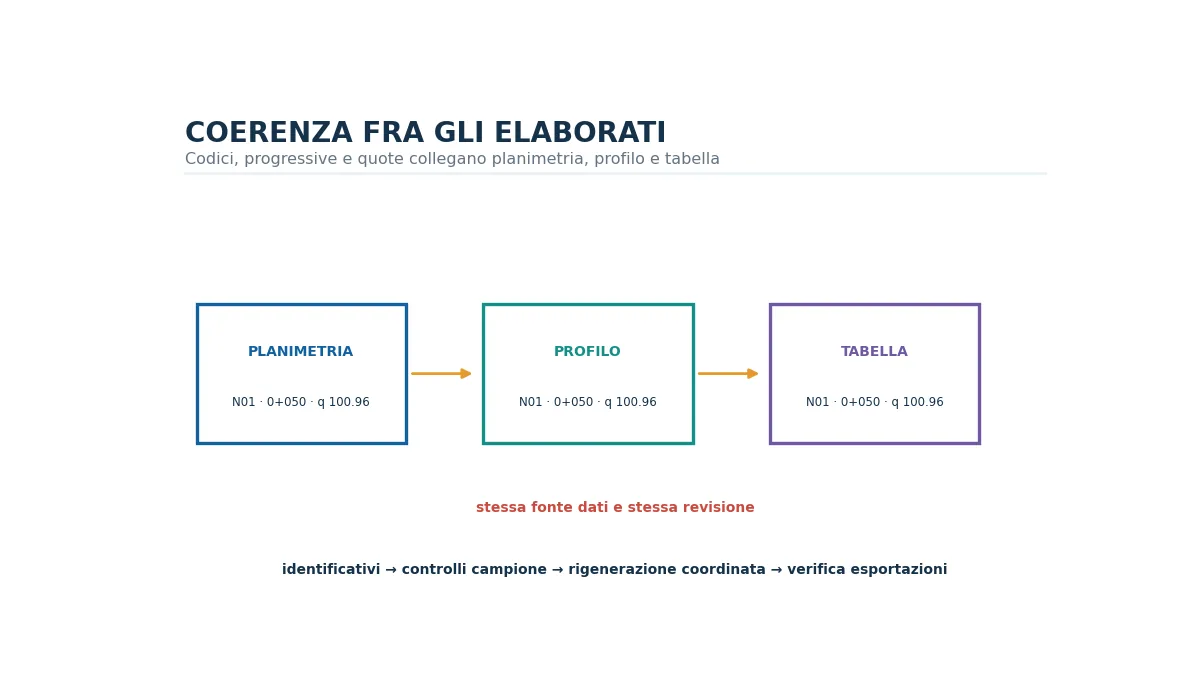

Gli stessi nodi e codici vengono controllati tra vista planimetrica, profilo e tabella di progetto.
Rigenerare gli elaborati dopo ogni modifica
Quando cambiano asse, DTM o elementi, aggiornare profilo, bande, etichette e tabelle nella stessa revisione. Evidenziare le modifiche e invalidare gli elaborati precedenti. Se alcune annotazioni restano manuali, mantenerne un elenco di controllo.
Verificare PDF, CAD e tabelle esportate
Aprire i file destinatari e controllare scale, font, layer, codici e valori. Confrontare un campione di stazioni con il modello sorgente. Assicurarsi che ritagli, suddivisioni in tavole e arrotondamenti non eliminino elementi o generino apparenti incoerenze.
Errori frequenti
- Gestire planimetria e profilo come disegni indipendenti.
- Controllare soltanto lunghezza totale e quote estreme.
- Lasciare annotazioni manuali non aggiornate.
- Pubblicare tavole generate da versioni diverse del modello.
- Considerare riuscita l'esportazione senza riaprire i file.
Indicazioni conclusive
La coerenza deriva da dati condivisi e da una rigenerazione controllata. Identificativi, campioni di verifica e controllo dei file finali rendono planimetria e profilo due viste affidabili dello stesso progetto.
Software correlati
Domande frequenti
Quali punti conviene controllare?Estremi, vertici, manufatti, attraversamenti, cambi di pendenza e un campione di stazioni intermedie.
È sufficiente confrontare i PDF?No. Il controllo deve risalire ai dati sorgente e includere anche progressive, quote e versione del modello.
Come riduco gli errori di aggiornamento?Generando tutte le viste dalla stessa fonte e rigenerandole insieme a ogni revisione.
