ACQ-0026 · Acquedotti · Livello avanzato

Come verificare pompe in parallelo, in serie e di riserva

Curve combinate, ripartizione delle portate e continuità del servizio

Ultimo aggiornamento: 2026-09-11

In sintesi

Le pompe in parallelo aumentano la portata disponibile a una determinata prevalenza, mentre quelle in serie sommano la prevalenza a parità di portata. Il risultato reale non si ottiene moltiplicando semplicemente la prestazione della singola macchina: dipende dalla curva resistente della rete, dalle curve delle pompe e dalle logiche di comando. La riserva va inoltre verificata come effettiva capacità di garantire il servizio nello scenario di indisponibilità previsto.

Due pompe identiche in parallelo non forniscono necessariamente il doppio della portata di una pompa. Il punto di lavoro si sposta lungo la curva combinata in funzione della resistenza del sistema.

Differenza tra parallelo, serie e riserva

Nel collegamento in parallelo le pompe operano tra gli stessi nodi di aspirazione e mandata: a una data prevalenza si sommano le portate. Nel collegamento in serie la mandata di una pompa alimenta l'aspirazione della successiva: a una data portata si sommano le prevalenze. Una pompa di riserva è invece un'unità normalmente inattiva o alternata, destinata a sostituire una macchina indisponibile.

Costruire le curve combinate

Per pompe in parallelo la curva equivalente si costruisce sommando le portate delle singole curve a pari prevalenza. Per pompe in serie si sommano le prevalenze a pari portata. Se le macchine sono differenti, la ripartizione va ricavata sulle curve effettive e non mediante una divisione uniforme.

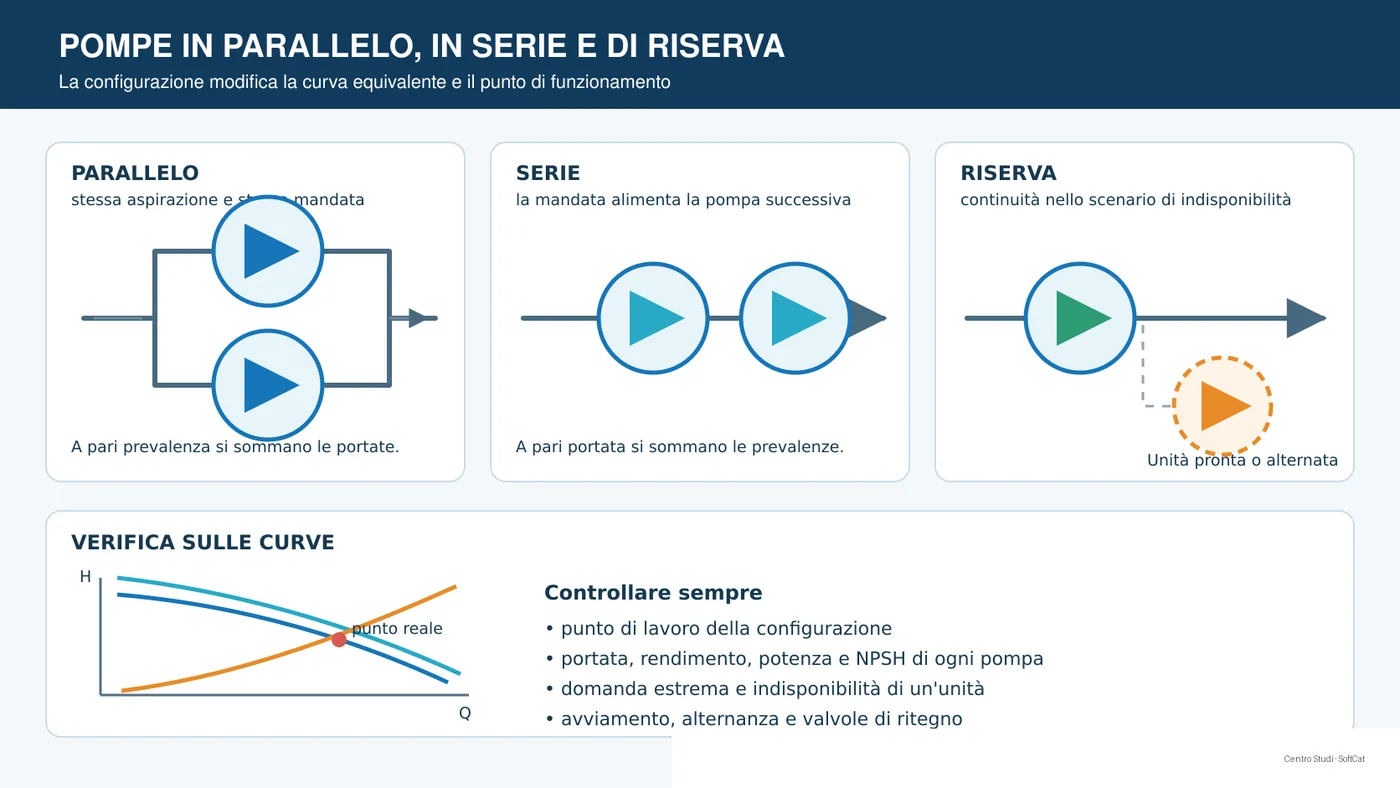

Confronto tra pompe in parallelo, in serie e configurazione con unità di riserva.

Determinare i punti di funzionamento

Ogni configurazione deve essere intersecata con la curva resistente della rete. Occorre calcolare almeno il funzionamento con una pompa, con tutte le unità previste e con una macchina fuori servizio, considerando livelli e domande estremi.

Verificare la ripartizione tra le pompe

In parallelo pompe diverse possono lavorare con portate molto differenti; una macchina può avvicinarsi alla portata nulla o entrare in una zona non ammessa. Vanno controllati portata, prevalenza, rendimento, potenza e NPSH di ciascuna unità, non soltanto i valori complessivi della stazione.

Dimensionare la capacità di riserva

Il criterio N+1 indica che il fabbisogno di progetto deve poter essere soddisfatto anche con l'indisponibilità di un'unità, ma non è una regola universale. La riserva può essere totale o parziale e deve essere collegata al livello di servizio, ai tempi di riparazione, alla presenza di accumulo e alle possibilità di alimentazione alternativa.

Definire avviamento e alternanza

Le soglie di pressione o livello devono evitare avviamenti troppo frequenti e funzionamenti instabili. L'alternanza distribuisce le ore di esercizio, mentre la sequenza di inserimento deve mantenere ciascuna pompa nel proprio campo operativo.

Procedura operativa consigliata

1. Inserire le curve complete di ogni pompa. 2. Definire collegamenti, valvole e livelli di aspirazione. 3. Calcolare le curve equivalenti delle configurazioni. 4. Verificare i punti di lavoro negli scenari di domanda. 5. Controllare ogni singola unità. 6. Simulare l'indisponibilità di una pompa. 7. Verificare soglie, alternanza e frequenza degli avviamenti. 8. Documentare prestazioni e margini di riserva.

Errori frequenti da evitare

• Raddoppiare la portata nominale per due pompe in parallelo.
• Sommare punti nominali invece delle curve.
• Supporre una ripartizione identica tra pompe differenti.
• Definire la riserva senza uno scenario di guasto.
• Trascurare valvole di ritegno, NPSH e potenza assorbita.
• Ignorare gli effetti dell'avviamento e dell'arresto.

Indicazioni conclusive

Il gruppo di pompaggio va verificato come sistema composto da macchine, rete e logica di comando. Curve combinate, punti di lavoro individuali e scenario di guasto rendono misurabile la reale affidabilità della configurazione.

Software correlati

• SofTCatStudio - Reti idriche

Domande frequenti

Solo in assenza di variazione della prevalenza resistente, condizione rara. Il nuovo punto dipende dalla curva della rete.

Non necessariamente, ma deve garantire la prestazione prevista nello scenario di indisponibilità e risultare compatibile con impianto e comando.

A pari portata si sommano le prevalenze delle singole curve; il punto effettivo dipende comunque dalla curva resistente.
