Come verificare scarpate, fossi e limiti di occupazione della strada

Geometria di scavo e rilevato, piede e ciglio, banche, opere di sostegno, stabilità, fasce e impronta territoriale

Ultimo aggiornamento: 2026-09-25

In sintesi

L'impronta della strada comprende piattaforma, scarpate, fossi, banche e opere, non soltanto la carreggiata. I limiti si ottengono dall'intersezione delle sezioni con il terreno e variano lungo il tracciato. Devono essere coordinati con stabilità, drenaggio, proprietà e vincoli territoriali.

In scavi profondi, rilevati alti e terreni trasversali le scarpate raggiungono distanze molto diverse. I limiti devono derivare dalle sezioni e includere opere e spazi funzionali previsti.

Definire i criteri delle scarpate

Associare pendenze e banche alle condizioni geotecniche e costruttive, distinguendo scavo e rilevato. Prevedere varianti per materiali o altezze differenti. La geometria non sostituisce la verifica di stabilità necessaria.

Costruire l'impronta nelle sezioni

Prolungare scarpate fino all'intersezione con il DTM e inserire fossi, banche, muri e margini manutentivi. Cercare incroci anomali o mancate intersezioni dovute a estensione insufficiente del terreno.

Trasferire i punti limite in planimetria

Collegare cigli e piedi delle sezioni lungo le progressive, controllando continuità e variazioni brusche. Non interpolare automaticamente attraverso opere, impluvi o cambi di criterio. Distinguere occupazione permanente e temporanea.

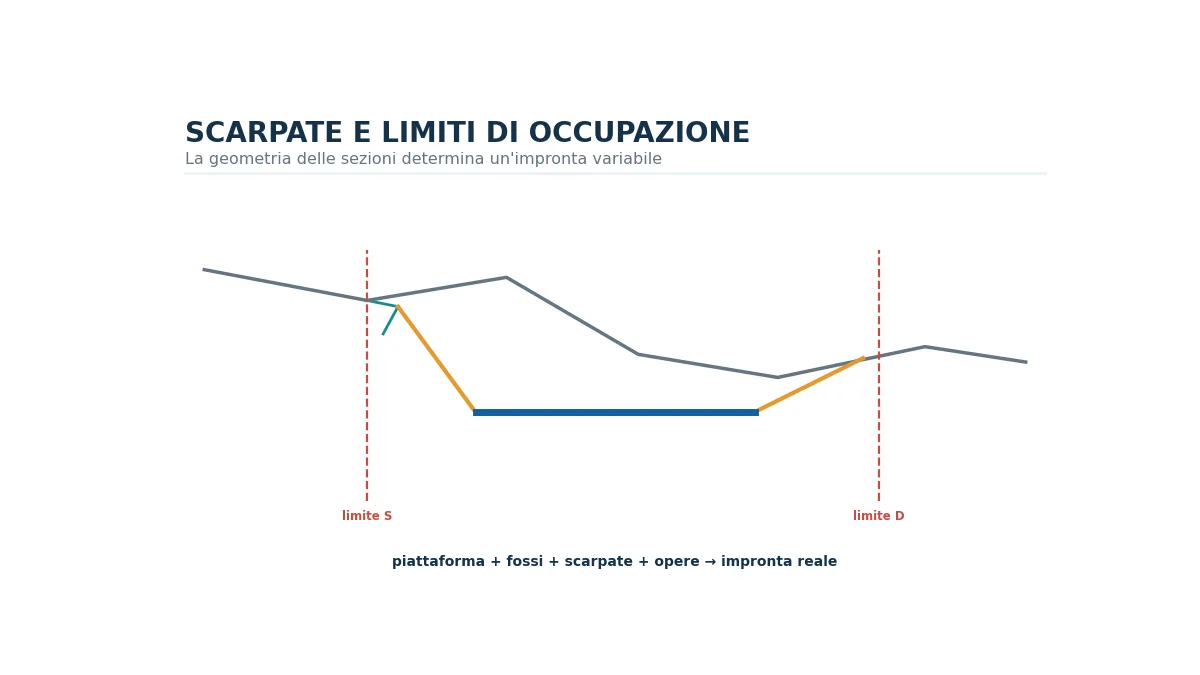

Cigli, piedi, fossi e opere delle sezioni determinano i limiti planimetrici variabili dell'infrastruttura.

Confrontare proprietà e vincoli

Sovrapporre particelle, edifici, corsi d'acqua, reti e aree tutelate. Localizzare sconfinamenti e tratti con margine ridotto. Valutare muri o modifiche della livelletta solo dopo averne verificato gli effetti complessivi.

Controllare stabilità, drenaggio e manutenzione

Coordinare fossi e protezioni superficiali con il piede delle scarpate. Verificare accessibilità e spazio per ispezione. Aggiornare limiti e superfici quando cambiano DTM, livelletta, sezione tipo o opere di sostegno.

Errori frequenti

• Usare una fascia costante per rappresentare l'occupazione.
• Applicare la stessa pendenza a tutti i terreni e le altezze.
• Omettere fossi, banche e spazi manutentivi.
• Collegare i limiti attraverso opere e discontinuità.
• Confondere impronta geometrica e verifica di stabilità geotecnica.

Indicazioni conclusive

I limiti di occupazione sono il risultato tridimensionale delle sezioni. La loro verifica collega geometria, terreno, opere, drenaggio e disponibilità effettiva delle aree.

Software correlati

• Progetto Stradale

Domande frequenti

Non sempre: può includere fossi, banche, muri, accessi manutentivi e altre fasce funzionali.

No. Deve essere definita e verificata in relazione alle condizioni geotecniche e idrauliche.

Ogni volta che cambiano terreno, livelletta, sezione, scarpate o opere connesse.
