Come progettare e verificare un solaio in calcestruzzo armato

Geometria, armature, inviluppi e dettagli per solai latero-cementizi

Ultimo aggiornamento: 2026-09-18

In sintesi

Il progetto di un solaio in calcestruzzo armato integra schema, geometria, materiali, carichi, armature e dettagli. La verifica della sola sezione più sollecitata non è sufficiente: occorre seguire l'inviluppo lungo le campate, controllare appoggi e discontinuità e rendere le armature calcolate realmente ancorabili e costruibili.

Altezza e armatura iniziali servono ad avviare l'analisi. Devono essere confermate da verifiche SLU, SLE e dettagli costruttivi, considerando la tipologia effettiva di solaio gettato in opera o con travetti prefabbricati.

Definire tipologia e geometria resistente

Specificare interasse e larghezza dei travetti, altezza resistente, spessore della soletta, alleggerimenti, fasce piene e nervature trasversali. Distinguere gli elementi strutturali dai componenti che contribuiscono al solo peso. Verificare compatibilità con luci, appoggi e impianti.

Assegnare materiali e condizioni di progetto

Definire resistenze, moduli elastici, copriferro e classi di esposizione coerenti con progetto e durabilità. Per travetti prefabbricati utilizzare dati del sistema e indicazioni del produttore senza assimilazioni non documentate a un getto interamente in opera.

Calcolare combinazioni e inviluppi delle sollecitazioni

Analizzare campate e appoggi per le disposizioni di carico rilevanti. L'inviluppo deve conservare momenti positivi, negativi e tagli governanti. Nei sistemi continui le sezioni critiche non coincidono necessariamente con la mezzeria geometrica o con il bordo dell'appoggio.

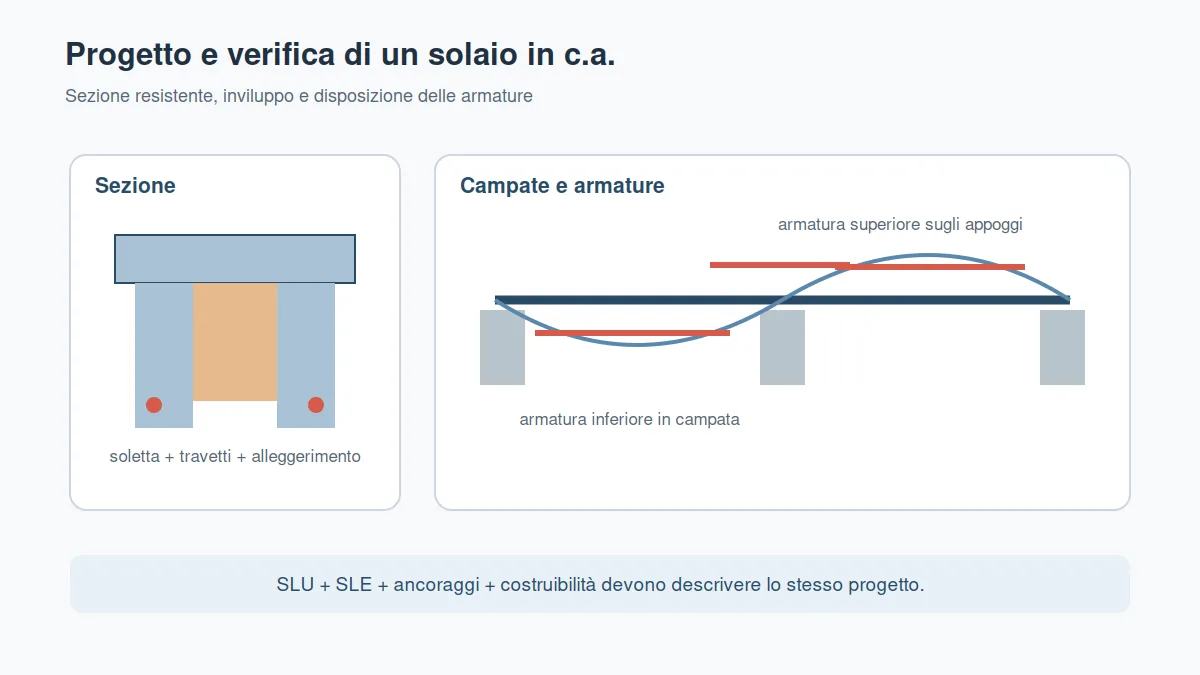

Il progetto integra sezione latero-cementizia, inviluppo dei momenti e armature di campata e appoggio.

Dimensionare armature positive e negative

Progettare l'armatura inferiore in campata e quella superiore sugli appoggi, rispettando minimi, massimi, spaziature, copriferro e lunghezze di ancoraggio. Integrare armature di ripartizione, fasce piene e rinforzi presso aperture o carichi concentrati quando necessari.

Verificare SLU, SLE e dettagli locali

Controllare flessione, taglio e, ove pertinente, azioni locali. Agli stati limite di esercizio verificare tensioni, fessurazione e deformabilità. Esaminare inoltre appoggi, ancoraggi e continuità: una sezione resistente non compensa un dettaglio incapace di trasferire le azioni.

Procedura operativa

1. Definire carpenteria, campate e tipologia del solaio. 2. Predimensionare altezza e componenti resistenti. 3. Assegnare materiali, carichi e combinazioni. 4. Calcolare diagrammi e inviluppi. 5. Dimensionare le armature nelle sezioni significative. 6. Verificare SLU, SLE, ancoraggi e costruibilità.

Errori frequenti

• Considerare resistente tutta la larghezza dell'alleggerimento.
• Verificare soltanto il momento positivo in mezzeria.
• Interrompere le armature senza controllare ancoraggi e traslazione.
• Ignorare aperture, fasce piene e carichi concentrati.
• Usare rigidezza integra anche quando la fessurazione è determinante.

Indicazioni conclusive

Un buon progetto collega l'inviluppo numerico alla disposizione reale delle armature. Carpenteria, sezioni, distinta e relazione devono descrivere lo stesso organismo resistente senza ambiguità.
